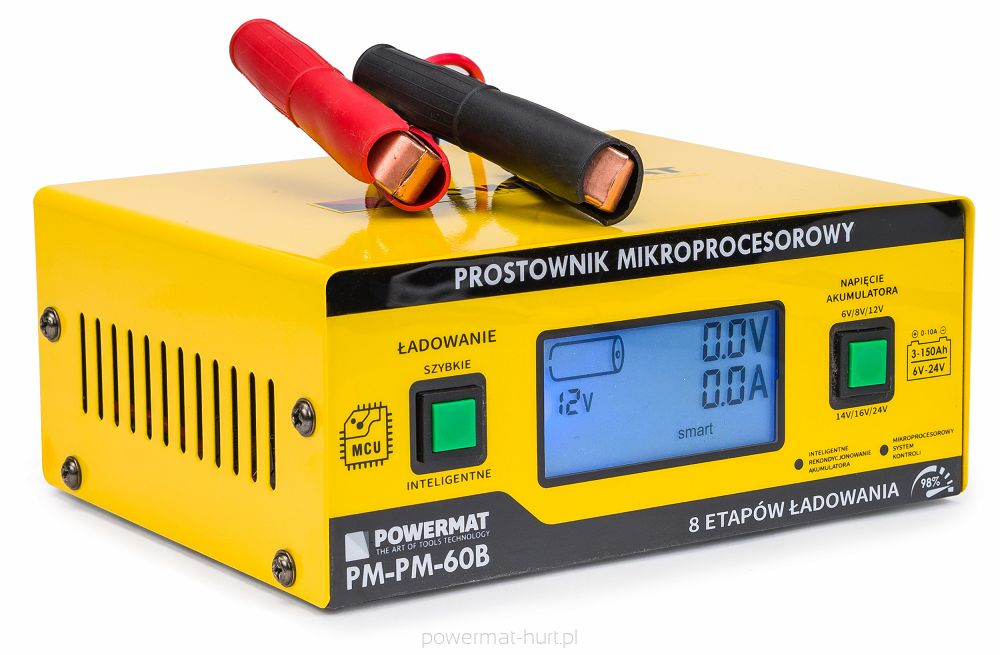

Redresor baterie cu microprocesor 6V/24V PM-PM-60B , Powermat PM0714

DATE TEHNICE

• Marca: POWERMAT
• model: PM-PM-60B
• Tensiune nominala: 230V/50Hz
• Tensiuni suportate ale bateriei: 6V/8V/12V/14V/16V/24V (dinamic puls)
• identificarea tensiunii pentru 12V: 8V - 14.5V
• identificarea tensiunii pentru 24V: 18V - 29V
• capacitatea bateriei 12V/24V: 3Ah - 150Ah
• curent de incarcare: 0A - 10A
• proces de incarcare: 8 pași (inteligent sau rapid)
• temperatura de lucru: -30°C - 50°C
• eficienta: 98%
• suporta baterii: VRLA, WET, GEL, EFB, AGM

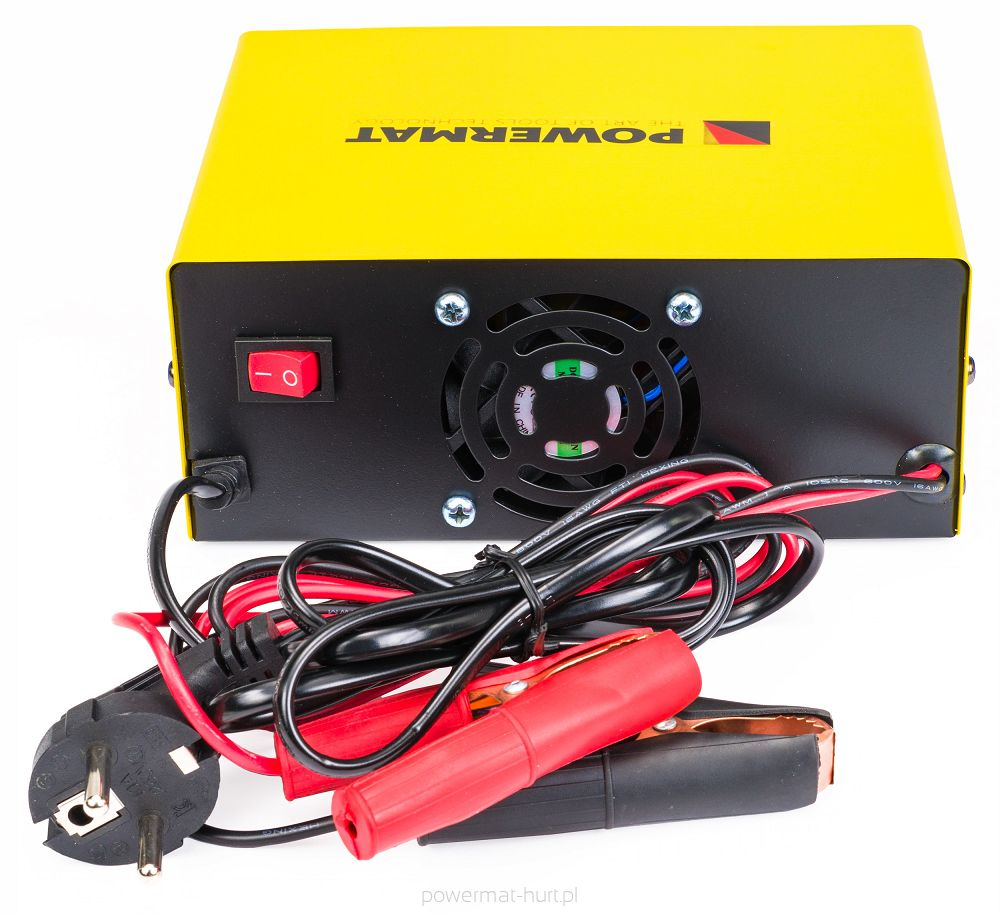

• ventilator incorporat controlat de MCU
• greutate neta: 0,95 kg
• lungimea cablului de alimentare: 136 cm
• lungimea firelor "+" și "-": 120 cm

Tehnologia MCU (Microcontroller Unit); PWM (Pulse-Width Modulation), LCD.

ECHIPAMENTE

• redresor
• cutie originala
• manual de utilizare

Moduri de lucru inteligente

Avantajele controlului cu microprocesor

• Tensiune constanta:  folosește o tensiune constanta pentru a incarca bateria verificand daca curentul de incarcare este prea mare, reducandu-l in timpul procesului.
• Curent constant  :  indica faptul ca tensiunea bateriei este mai mica decat tensiunea setata a incarcatorului, dar incarcatorul va mentine un curent constant de incarcare a bateriei.
• Trickle Charge Modulation:  Cand tensiunea bateriei este aproape de tensiunea nominala și curentul de incarcare este deja scazut la curentul setat, se va comuta la modularea de incarcare flotanta. Aceasta inseamna ca bateria este incarcata, dar este verificata constant pentru caderi de tensiune și reincarcata automat cu curent alternativ.
• Modulare de incarcare plutitoare:  modul va mentine bateria complet incarcata.

incarcare in 8 trepte

• ETAPA 1: DIAGNOSTICa : analiza bateriei, starea de incarcare a acesteia și corectitudinea conexiunilor dintre baterie și redresor.
• PASUL 2: DESULFATE : recunoașterea unei baterii sulfatate, incarcare cu impulsuri de joasa tensiune și curent mare elimina sulfatul de pe placile bateriei, restabilindu-i capacitatea initiala.
• ETAPA 3: ANALIZa : verificarea daca bateria nu este deteriorata și daca poate accepta curentul de incarcare - previne incarcarea unei baterii deteriorate.
• ETAPA 4: PORNIRE Ușoara : daca bateria nu este deteriorata, aceasta incepe sa se incarce cu un curent relativ scazut (aproximativ 15%), crescandu-și treptat valoarea.
• ETAPA 5: iNCaRCARE PRINCIPALa : incarcare cu curentul maxim de intensitate constanta, cu o valoare reglata automat in functie de starea de incarcare a bateriei, pana la atingerea 80% din capacitatea bateriei.
• PASUL 6: iNCaRCARE FINALa : incarcare cu curent descrescator și tensiune constanta pana la atingerea capacitatii bateriei de 100%.
• PASUL 7: ANALIZa : test de incarcare a bateriei care dureaza aproximativ 2 minute - daca nivelul de incarcare a bateriei nu scade dupa oprirea incarcarii, procesul de incarcare este finalizat.
• PASUL 8: IMPULS : Monitorizarea tensiunii bateriei și mentinerea incarcarii optime la 95-100% capacitate prin incarcarea impulsurilor de curent.

Control MCU (microprocesor)

Caracteristici de securitate

• Protectie la supratensiune  - protectia este activata atunci cand tensiunea de incarcare este setata diferita de parametrul detectat.
• Functia de diagnosticare a bateriei  - incarcatorul monitorizeaza constant starea bateriei.
• Protectie la supraincalzire:  Cand temperatura incarcatorului depașește 150°C, incarcatorul se va opri din incarcare. Cand temperatura scade la 80°C sau incarcatorul este oprit pentru aproximativ 10 minute, dupa acest timp bateria poate fi incarcata din nou.
• Protectie la scurtcircuit:  Cand apare un scurtcircuit, acesta se va opri automat. Acest lucru se va manifesta printr-un bip lung. Doar conectati incarcatorul cu atentie, apoi se va reincarca automat.
• Protectie impotriva conectarii inverse:  Cand bornele (+/-) sunt conectate inapoi din greșeala, incarcatorul va alarma cu bipuri lungi intermitente. Odata ce clemele sunt conectate corect, se va reincarca.

Tehnologie moderna de incarcare PWM folosind MCU

Redresorul  PM-PM-60B de la Powermat  este primul incarcator de baterii de pe piata cu sistem de control cu ​​microprocesor in tehnologie PWM cu capacitatea de a incarca bateriile de pana la 24V și posibilitatea de a alege tipuri nestandard de tensiune a bateriei, care in mod inteligent și selecteaza in mod specific parametrii corespunzatori, facandu-va descarcat și bateria neglijata va fi regenerata.

Reconditionarea inteligenta  a bateriei se realizeaza prin testarea continua a sistemului și comutarea incarcarii in 4 moduri ( tensiune constanta; curent constant; modulare de incarcare prelungita; modulare de incarcare flotanta ).

incarcarea in  modul inteligent (SMART) sau rapid (FAST)  nu necesita atentia dvs., deoarece toate programele care controleaza procesul de incarcare au fost proiectate cu mare atentie pentru tipurile adecvate de baterii și tensiunile nominale ale acestora, pentru a le aduce in stare perfecta cat mai precis pe cat posibil.

PWM (Pulse-Width Modulation)  - este o metoda de reglare a unui semnal de curent sau tensiune, cu amplitudine și frecventa constante, constand in modificarea umplerii semnalului. Sistemul PWM alimenteaza dispozitivul direct sau printr-un filtru trece-jos, netezind modificarile curentului și tensiunii electrice.

Afișarea parametrilor de incarcare  va permite sa verificati suplimentar starea bateriei. Afișajul mare informeaza despre curentul curent, modul de incarcare și tensiunea curenta a bateriei. in plus, puteti vedea starea de taxare sub forma de procent.

Eficienta de incarcare foarte mare la temperaturi pozitive. Folosind un control avansat al proceselor de incarcare, eficienta redresorului este de 98%, ceea ce il face incomparabil cu tipurile traditionale de incarcatoare fara acest tip de tehnologie.
